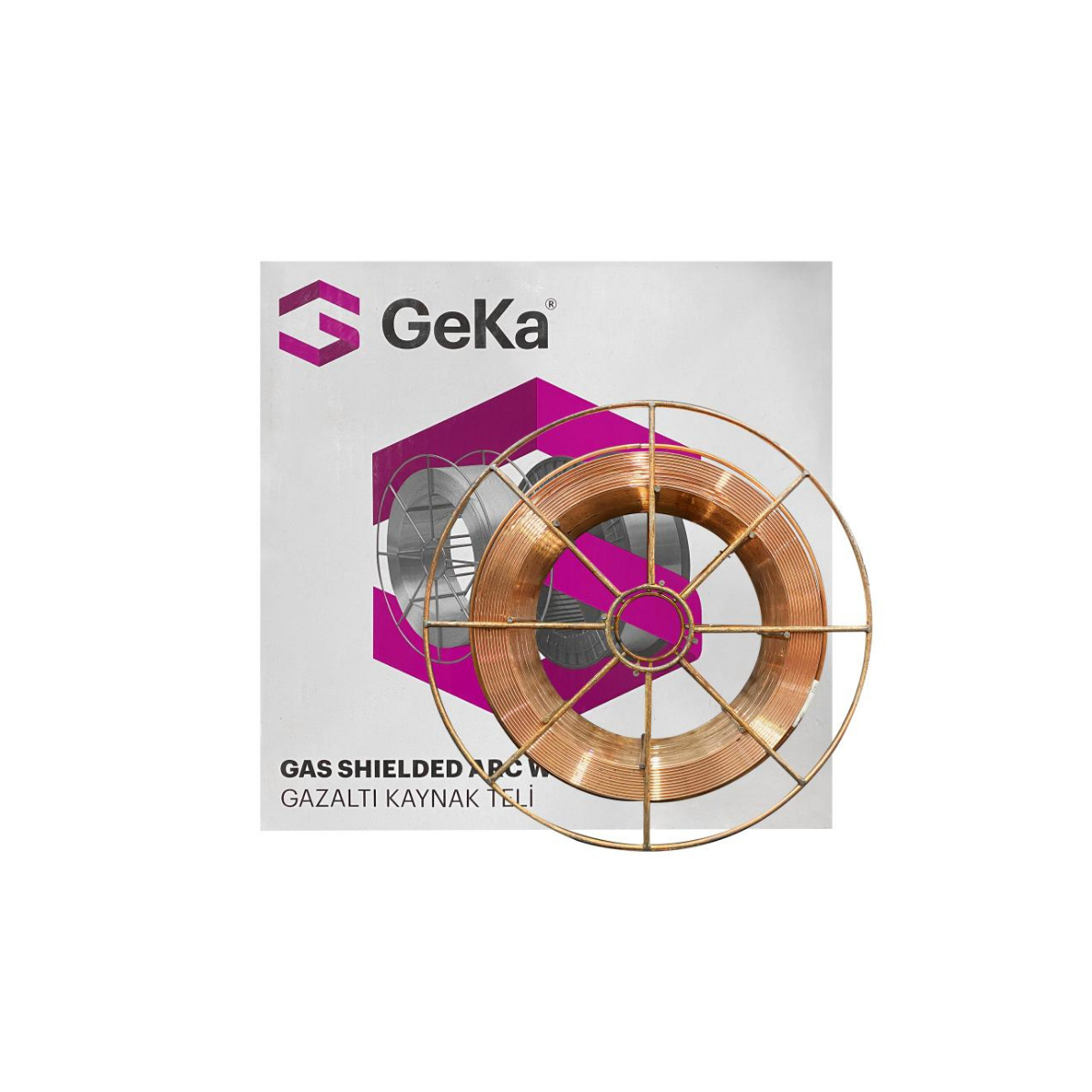

Geka ER 100 SG Yüksek Dayanımlı Gazaltı Kaynak Teli 1,00 Mm
Normları
|
TS EN ISO 16834-A |
G/W Mn3Ni1CrMo |
|
EN ISO 16834-A |
G/W Mn3Ni1CrMo |
|
AWS A5.28 |
ER 100S-G |
Kaynak Telinin Kimyasal Bileşimi % (Tipik)
|
C |
0.07 |
|
Mn |
1.55 |
|
Si |
0.50 |
|
Ni |
1.50 |
|
Mo |
0.25 |
|
Cr |
0.25 |
Kaynak Edilebilen Malzeme Sınıfları
· S460N,S500N, S550NC, S500NL, N-A-XTRA 56-70,BHV 70, PAS700, HSM700, E 295-E 360
Mekanik Özellikler
|
Akma Dayanımı (N/mm²) |
Çekme Dayanımı (N/mm²) |
Çentik Darbe Dayanımı (ISO-V/-30°C) |
Uzama (Lo=5do) (%) |
|
min. 620 |
min. 690 |
min. 47 J |
min. 18 |
Kullanıldığı Yerler ve Özellikleri
· GeKa ER 100 SG, yüksek mukavemetli birleştirmeler için geliştirilmiş bakır kaplı MAG telidir
· Yüksek süneklik ve çatlama dayanımının yanısıra oldukça iyi mekanik mukavemete sahiptir. Hardox gibi sert ve Weldox çeliklerin birleştirme kaynakları için uygundur
· Düşük sıcaklıklarda yüksek darbe dayanımı gösterir. Ön ısıtma ana malzemeye göre gerekebilir.
· Koruyucu gaz olarak, MAG; Ar+%15-25CO2 karışım gazı / TIG : Ar.
Kaynak Yöntemi
|
MAG |
|
DC(+) |
|
DC(-) |
Ambalaj Bilgileri ve Parametreler
|
Ürün Kodu |
Çap x Boy (mm) |
Paketleme Tipi |
Ağırlık (Kg) |
|
3010203376 |
Ø0.80 |
D 200 |
15 |
|
3010203378 |
Ø1.00 |
D 100 |
15 |
|
3010203380 |
Ø1.20 |
ECO PACK |
15 |
|
3010203381 |
Ø1.60 |
BIG PACK |
15 |
|
3010203401 |
Ø0.80 |
D 200 |
15 |
|
3010203403 |
Ø1.00 |
D 100 |
15 |
|
3010203405 |
Ø1.20 |
ECO PACK |
15 |
|
3010203407 |
Ø1.60 |
BIG PACK |
15 |
|
3010300465 |
Ø1.60 x 1000 |
Karton Kutu |
5 |
|
3010300466 |
Ø2.00 x 1000 |
Karton Kutu |
5 |
|
3010300467 |
Ø2.40 x 1000 |
Karton Kutu |
5 |
|
3010300468 |
Ø3.20 x 1000 |
Karton Kutu |
5 |
|
3010300469 |
Ø4.00 x 1000 |
Karton Kutu |
5 |
Onaylar
CE
UKR SEPRO
