Unit UT522 Dijital Topraklama Test Cihazı
Unit Ut 522 Dijital Toprak Megeri
UT-522 Uni-t Toprak Megeri toprak direnci test cihazı, arkadan aydınlatma, düşük pil göstergesi, veri tutma, veri saklama, otomatik kapanma ve güç tasarrufu işlevlerine sahiptir. Doğru üç telli ölçüm için değil aynı zamanda basit iki telli ölçüm için de kullanılabilir.
Menzil göstergesi, test kablosu bağlantısı alarmı
Ölçüm değerlerinin hızlı tutulması için TEST düğmesi
20 grup veri depolama / geri çağırma
Arka Işık
Veri tutma
Otomatik kapanma / pil kontrolü
Toprak voltajı ölçümü
Her türlü elektrik güç sistemi, elektrik ekipmanı ve gök gürültülü ekipmanın toprak direncinin ölçülmesi için geçerlidir.
Ayrıca Unit UT 522 Topraklama Ölçüm Cihazı toprak voltajını da ölçebilir. Metalurji, haberleşme, imalat, fosil yakıt, milli savunma, elektrik, kimya sanayi ve inşaat işletme toprak sistemlerinin test edilmesi için geçerlidir.
Teknik Özellikler:
Toprak direnci (Ω)
0 ~ 40Ω ± (% 2 + 20)
0 ~ 400Ω ± (% 2 + 3)
0 ~ 4000Ω ± (% 2 + 3)
AC toprak gerilimi (V) 0 ~ 400V ± (% 1 + 6)
Frekans: 50Hz / 60Hz
Özellikleri
Ekran sayısı 4000
Manuel aralık
Otomatik kapanma Yaklaşık 10 dakika
Düşük pil göstergesi
Veri tutma
Veri depolama 20
LCD arka ışığı
Tam simge ekranı
Çift izolasyon koruması
Zayıf temas ekranı "... Ω"
Aralık üstü ekran "OL" görüntüle
Basit 2 telli test
Hassas 3 telli test
Genel Özellikler
Güç 1.5V pil (LR6) x 6
Görüntüle 70,6 mm x 34 mm
Ürün rengi Kırmızı ve gri
Ürün net ağırlığı 560 g
Ürün boyutu 160 mm x 100 mm x 70,5 mm

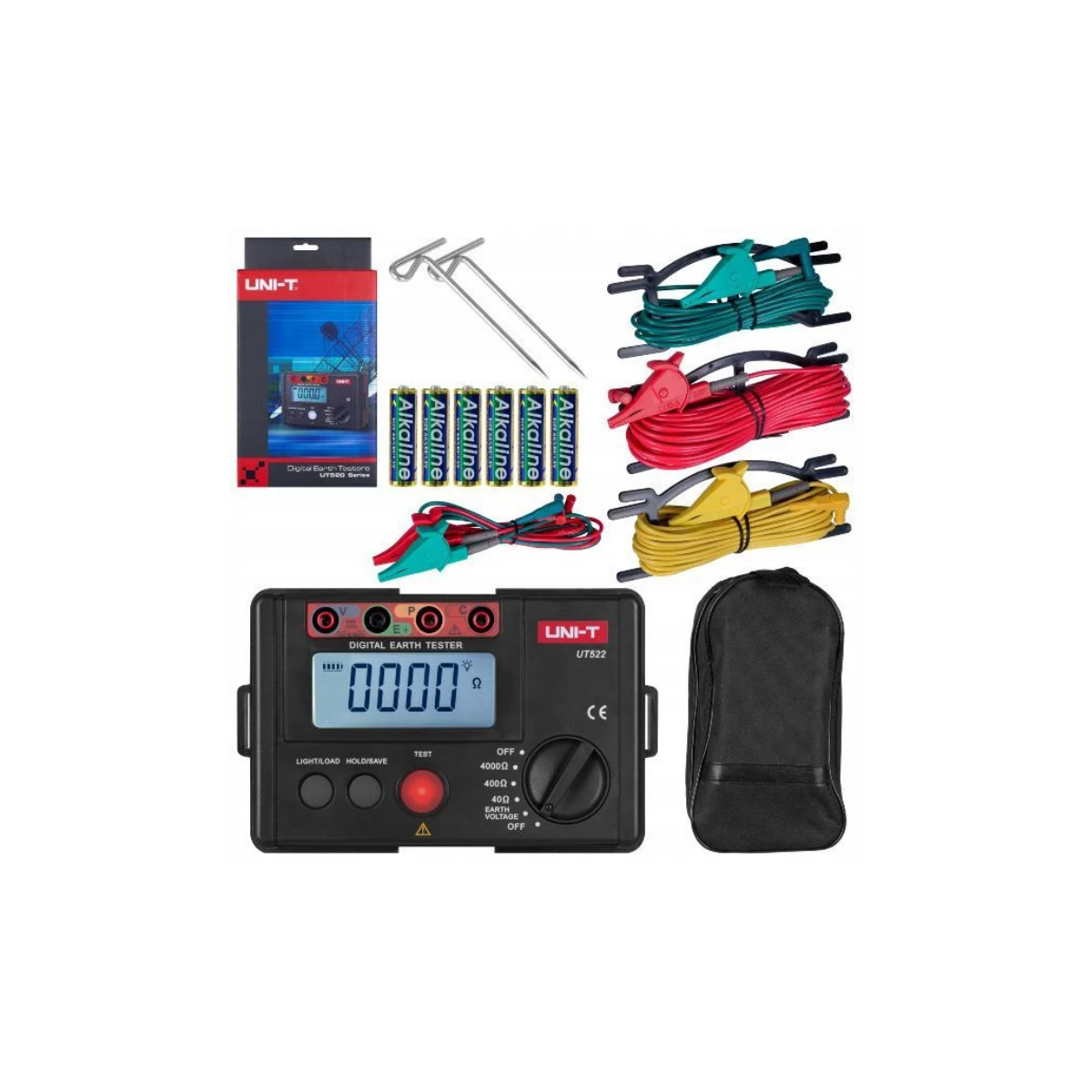

Standart aksesuarlar Piller, timsah klipsli basit test uçları, krokodil pensli standart test uçları, toprak çivisi, gallus
Topraklama Nedir ? Topraklama Direnci Değeri Kaç Ohm Olmalıdır ?
Topraklama bir tesisin veya konutun can ve mal güvenliğinin sağlanmasında temel unsurlardan biridir. Topraklama sayesinde bir tesiste ve konutta hem cihazların sağlıklı şekilde çalışması sağlanırken, hem de insan sağlığı korunur. İyi bir topraklama aynı zamanda aşırı gerilimlerden korurken, tesis ve konut boyunca gerilim dengesini sağlar. Topraklama temel olarak işletme topraklaması, koruma topraklaması ve fonksiyon topraklaması olarak 3e ayrılır.
Resmi Gazete ile sunulan yönetmelikte, net belirtilen ya da sınırlandırılan herhangi bir topraklama değeri bulunmamaktadır. En ideal olan topraklama direnç ölçümlerinin en fazla 10 ohm olması istenmektedir. İnsan sağlığı ve cihazların verimliliği için direnç ölçümlerinin 5 ohm yada altında olması gerekmektedir.
İdeal Topraklama Direnci Değerleri
İşletme topraklaması: 2 Ohm( En fazla)
Koruma topraklaması: 4 Ohm
Paratoner: 10 Ohm
OG koruma: 5 Ohm olmalıdır.
380 kv şalt tesisleri için max. direnç: 0,5 Ω
154 kv şalt tesisleri için max. direnç :1 Ω
Parafudr topraklama için max. direnç :1 Ω
Zayıf akım trf. 2 Ω<
kV. E.İ.H 20 Ω.
